BMR-160 циклоиддик гидравликалык кыймылдаткычынын 4LZ-0,8 чакан комбайнынын кесүүчү палубасында колдонуу учуру

I. Иштөө шарты

4LZ-0,8 чакан комбайны адырлуу жана тоолуу райондордогу майда участоктор үчүн арналган адистештирилген үлгү, кыркаларынын туурасы ≤ 1,8 м болгон буудай жана шалы айдоо аянттарына ылайыктуу. Негизги операция талаптары, негизинен, кырманды кесүүчү палубага азыктандыруу аракетине жана кесүүчүнүн кесүүчү аракетине багытталган.

Бул иштөө шартында үч негизги көйгөйлөр бар: Биринчиден, кесүүчү палубага 40-80р/мин айлануу ылдамдыгы менен шайкеш келген аз ылдамдыктагы жана жогорку моменттик диск керек. Салттуу редукторлордун моменти жетишсиз жана саманды азыктандырууда токтоп калууга жакын болот; экинчиден, иш чөйрөсү катаал, саман чырмалып, чаң учуп, жогорку талаа нымдуулугу, мотордун коргоо жана мөөр иштерине катуу талаптарды койгон; үчүнчүдөн, бүт машина жеңил болушу керек (жалпы салмагы ≤ 2,5 тонна) жана айдоо компоненттери үчүн орнотуу мейкиндиги чектелген. Салттуу моторлор өтө чоң жана аларды ыңгайлаштыруу мүмкүн эмес. Буга чейин бул моделде кадимки редукторлор колдонулган жана аны тейлөө үчүн айына орточо 1-2 жолу өчүрүп туруу керек болчу, кесүүчү палубанын токтоп калуу көрсөткүчү 15% га чейин жетип, адырлуу жана тоолуу аймактарда оруп-жыюу натыйжалуулугуна олуттуу таасирин тийгизген.

II. Тандоо схемасы

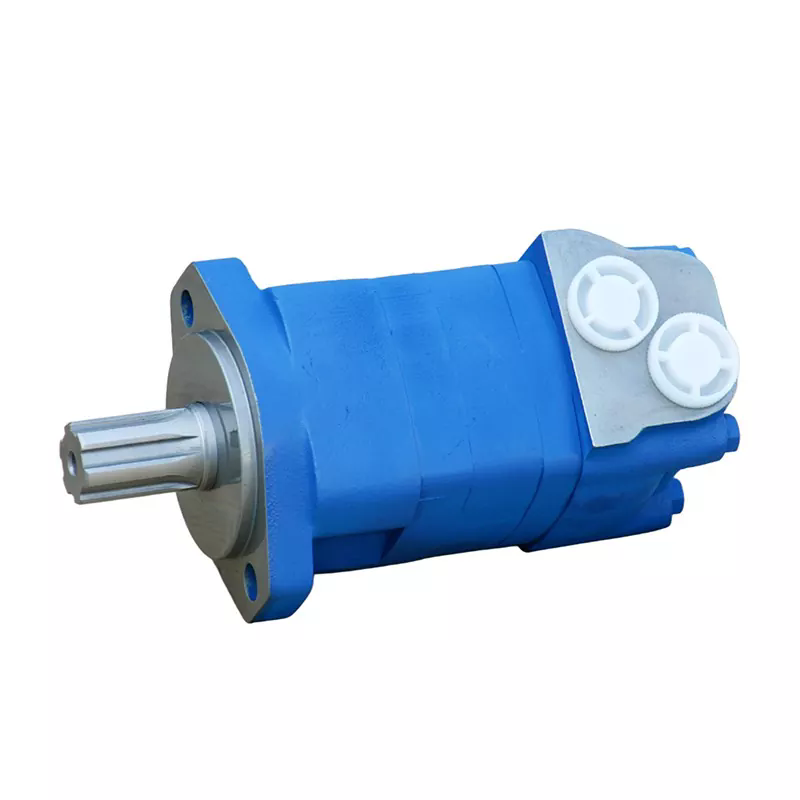

Бул көйгөйлөрдү чечүү үчүн, техникалык топ кесүүчү палуба диск үчүн негизги компоненти катары BMR-160 cycloidal гидравликалык кыймылдаткыч тандап алган. Бул мотордун негизги параметрлери төмөнкүдөй иш шарттарына дал келет:

III. Системанын конфигурациясы

1. Гидравликалык схеманын долбоору

12МПа туруктуу басым гидротехникалык системасы кабыл алынган, ал мотор үчүн туруктуу басым менен камсыз кылуу үчүн 25L/мин агымы тиштүү насос менен дал келет. Мотордун май кирүүчү жерине бир тараптуу дроссель клапаны орнотулган, кескичтин ылдамдыгын кадамсыз жөнгө салуу, ар кандай өсүмдүктөр үчүн азыктандыруу ылдамдыгы талаптарына жооп берет; мотор жогорку ылдамдыкта иштегенде терс басымдын сорулушун алдын алуу үчүн ≤ 3МПа арткы басым коюлган.

2. Мунай суюктугу жана чыпкалоо спецификациялары

Талаада -10℃ден 60℃ге чейинки температурага ылайыктуу N68 эскирүүгө каршы гидравликалык майды тандаңыз; 10μm жогорку басымдагы чыпка элементи менен жабдыңыз жана майдын тазалыгын ISO 18/13 деңгээлинде сактап, саман калдыктарын жана топурак бөлүкчөлөрүн эффективдүү чыпкалап, циклоиддик жуптардын эскиришин азайтыңыз.

3. Коргоо чараларын оптималдаштыруу

Мотор үчүн ыңгайлаштырылган чаңдан корголгон капкак + саман коргоочу менен интеграцияланган коргоо түзүмү. Коргоо капкагы перфорацияланган дизайнды кабыл алат, ал самандын мотордун чыгыш валына кирүүсүнө жол бербейт, ошондой эле мотордун жылуулуктун таралышын камсыз кылат; мотордун кабыгы талаада жогорку нымдуулуктун эрозиясына туруштук бере алган коррозияга каршы чачуу менен иштетилет.

IV. Ишке ашыруу эффектиси

1. Операциянын натыйжалуулугун олуттуу жакшыртуу

Кесүүчү аянтчанын кыймылдаткычы эч кандай токтоп калбай же титирейбестен үзгүлтүксүз иштейт. Кашык кескичтин азыктандыруу эффективдуулугу 20 процентке, саман чабуунун квалификациялуу нормасы 98,5 процентке жетти. Самандын тыгыздыгы жана нымдуулугу жогору болгон экстремалдуу эмгек шарттарында да ал туруктуу иштей алат, салттуу моторлордун токтоп калуу маселесин толугу менен чечет.

2. Ишенимдүүлүктүн жана өмүрдүн узактыгынын олуттуу жакшыруусу

Жеринде сыноодон өткөндөн кийин, бир мотор 600 саат бою үзгүлтүксүз иштеген. Тейлөө цикли баштапкысынан айына бир жолудан кварталына бир жолуга чейин узартылды, натыйжада жылдык тейлөөгө чыгашалар 70% кыскарды. Мотордун кабыгындагы коррозияга каршы каптоо 500 сааттык туз чачуу сыноолоруна туруштук бере алган жана нымдуулугу жогору талааларда 12 ай иштегенден кийин да дат баскан эмес.

3. Энергияны керектөө жана жеңилдетүү стандарттарга жооп берет

Кадимки редукторлор менен салыштырганда, комбайндын платформасынын дискинин энергияны сарптоосу 12% га кыскарды. Буткул гидравлика-лык системанын энергияны унемдеечу конструкциясы менен айкалыш-канда, комбайндын 100 километрине отунду чыгымдоо 8 процентке кебейду. Мотордун жеңил конструкциясы 2,4 тоннанын чегинде машинанын жалпы салмагын көзөмөлдөөгө жардам берет, адырлуу жана тоолуу райондордо чакан айыл чарба машиналарын ташуу жана эксплуатациялоо талаптарына жооп берет.

V. Колдонмолордун корутундусу

БМР-160 циклоиддуу гидравлика-лык кыймылдаткычы жогорку моментин, кичине елчемдегу жана жогорку ишенимдуу-луктун артыкчылыктары менен адырлуу жана тоолуу рельефте-ги майда участоктордо 4ЛЗ-0,8 чакан комбайны туш болгон эксплуатациялык милдеттерди эц сонун чечти. Бул чечим чоң масштабда ишке ашырылган жана рыноктук пикир канааттануу деңгээли 95% дан ашкан. Ал майда комбайндардын кескич корпусун башкаруунун эталондук тандоо чечими болуп калды.
